LYHYET KUVAUKSET

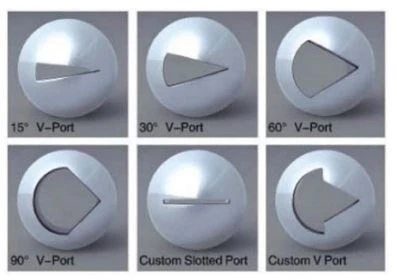

Automaattinen paineensäätöventtiili on V-tyypin säätöpalloventtiili, joka on eräänlainen pyörimisen säätöventtiili. Siinä on monia etuja, kuten suurempi kapasiteetti, parempi tehokkuus ja tiukka tiivistysteho, joka on erittäin suosittu sovelluksille. Eri käyttölämpötilan mukaan se luokitellaan yleensä pehmeällä istuimella (PTFE) tai metallilla (SS304 tai SS316), jota sovelletaan (-40 ~ 200 astetta) ja (-60 ~ 450 astetta) .
Ominaisuuksia
|
●Saatavilla olevat koot: DN25(1") jopa DN300(12") ●Saatavilla oleva luokitus: PN16 jopa PN64, Luokka 150Lb jopa Luokka 300Lb ●Käytettävissä oleva lämpötila: (PTFE)-(-40~200 astetta), (SS)-(-60~450 astetta) ●Virtauksen ominaisuudet: Suunnilleen yhtä suuri prosenttiosuus ●Vuototaso: (PTFE)-(ANSI B16.4 V), (SS)-(ANSI B16.4 IV) ●Vaihdettava trimmaus, helppo huoltoon ja käyttöön |
|
|
Nimellishalkaisija |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
CV |
25 |
50 |
70 |
100 |
180 |
270 |
440 |
680 |
990 |
1760 |
2750 |
3900 |
|
Virtauksen ominaisuus |
Likimääräinen yhtä prosentuaalinen ominaisuus |
|||||||||||
|
Viivan kulma |
0 astetta 90 astetta |
|||||||||||
|
Ilmansyöttö (MPa) |
0,4~0,8 (kaksinkertainen toiminto), 0,4~1,0 (yksi toiminto) |
|||||||||||
|
Sallittu vuoto |
Metallitiiviste: ANSI B16.104 IV Pehmeä tiiviste: ANSI B16.104 V |
|||||||||||
|
Nimellinen paine |
Mpa |
1.6, 2.5, 4.0, 6.3 |
||||||||||
|
lb |
ANSI: Luokka150, Luokka300 |
|||||||||||
|
Työlämpötila (degreec) |
PTFE (-30~150), vahvistettu PTFE (-40~200), metallitiiviste (-20~450) |
|||||||||||
|
hystereesi |
Alle 1 % täydestä strockista E/P-paikantimen kanssa |
|||||||||||
|
Perusvirhe |
Alle ±1% täydestä strockista E/P-paikantimen kanssa |
|||||||||||
|
tykötarpeet |
Magneettiventtiili, suodattimen säädin (Ilmasarja), Ilmalukko, Matkakytkin, Venttiilin asento |
|||||||||||

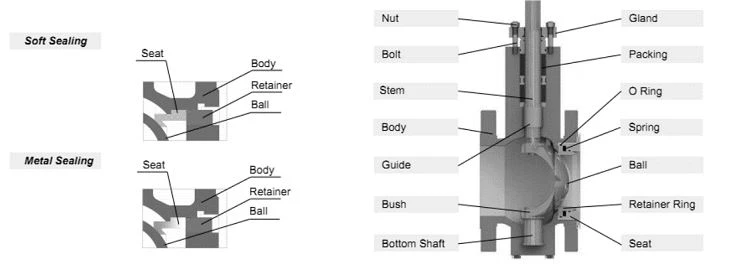

PERUSRAKENNE
|
Rungon materiaali |
A216-WCB, A217-WC6, A351-CF8 |
A351-CF8M, A351-CF3M |
|||
|
pallo |
materiaali |
SUS304/316 |
SUS304/316 |
SUS316/316L |
SUS316/316L |
|
kohtelu |
- |
Stelliittipinta |
- |
Stelliittipinta |
|
|
varsi |
materiaali |
SUS630 -ylle |
SUS630 -ylle |
S20910-numero |
S20910-numero |
|
kohtelu |
lämpökäsittely |
lämpökäsittely |
lämpökäsittely |
lämpökäsittely |
|
|
Tarkista rengas |
materiaali |
SUS304/316 |
SUS304/316 |
SUS316/316L |
SUS316/316L |
|
Oppaan holkki |
materiaali |
SUS304/316 |
SUS304/316 |
SUS316/316L |
SUS316/316L |
|
kohtelu |
Stelliittipinta |
Stelliittipinta |
Stelliittipinta |
Stelliittipinta |
|
|
istuin |
materiaali |
SUS304/316 |
SUS304/316 |
SUS316/316L |
SUS316/316L |
|
kohtelu |
R.TFE-sivusto |
Stelliittipinta |
R.TFE-sivusto |
Stelliittipinta |
|
|
Mantle-sormus |
materiaali |
SUS631/inconel |
SUS631/inconel |
SUS631/inconel |
SUS631/inconel |

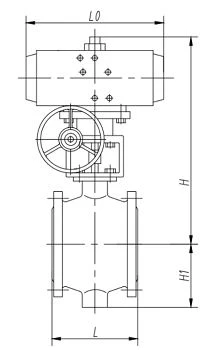

dimensio
|
Koon ilmaisin |
Dn |
L |
H |
H1-niminen |
L0-10 |
|
25 |
102 |
250 |
75 |
152 |
|
32 |
102 |
250 |
78 |
152 |
|
|
40 |
114 |
305 |
86 |
230 |
|
|
50 |
125 |
305 |
90 |
230 |
|
|
65 |
145 |
350 |
117 |
271 |
|
|
80 |
165 |
18w(18w) |
124 |
308 |
|
|
100 |
194 |
18w(18w) |
124 |
308 |
|
|
125 |
210 |
430 |
153 |
360 |
|
|
150 |
230 |
525 |
165 |
464 |
|
|
200 |
243 |
615 |
197 |
576 |
|
|
250 |
297 |
695 |
10p(10p) |
684 |
|
|
300 |
380 |
786 |
368 |
65W (65W) |
