LYHYT KUVAUS
Teollisuuden säätöventtiilin rakenne Kaikissa sovelluksissa yhden istuimen säätöventtiilin lisäksi häkkityyppistä säätöventtiiliä käytetään toiseksi eniten kaikenlaisten säätöventtiilien joukossa. Eri vaatimusten mukaan häkissä voi olla monia vaihtoehtoja koristesuunnitteluun, mukaan lukien monireikäiset, symmetriset ikkunat, matalampi melutaso jne. Häkkirakenne on saatavana lineaarisille, yhtä suurille prosenttiosille virtausominaisuuksille, joilla on paras säätöteho ja tarkkuus. Tasapainoinen muotoilu tuo lisää vakautta suurelle painehäviölle, vähemmän toimilaitteen työntövoimaa, matalampaa melua ja helppoa huoltoa.
Eri leikkausrakenteilla häkinohjatut säätöventtiilit antavat molemmat virtauksen perusominaisuudet, mukaan lukien lineaarinen ja yhtä suuri prosenttiosuus.

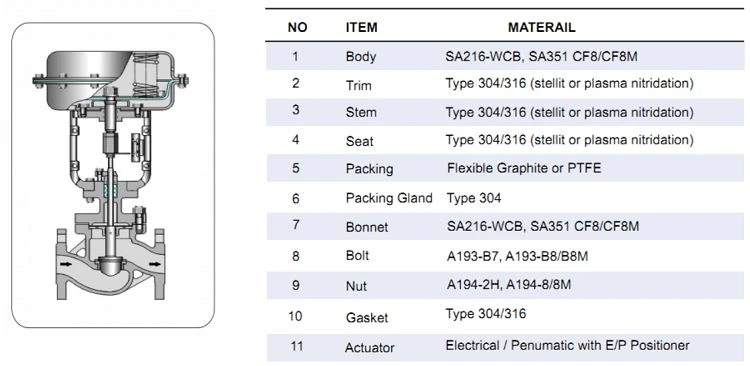

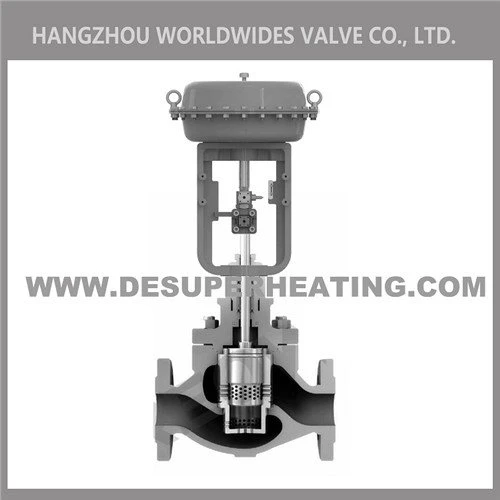

VENTTIILIRAKENNE
Nimellishalkaisija | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
Nopeuden virtauskerroin | Lineaarinen | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
Yhtä prosenttia | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
Arvioi matka L (mm) | 16 | 25 | 40 | 60 | ||||||||
Nimellishalkaisija | 250 | 300 | 350 | ||
Nopeuden virtauskerroin | Lineaarinen | 1000 | 1650 | 2160 | |
Yhtä prosenttia | 900 | 1500 | 2000 | ||
Arvioi matka L (mm) | 100 | 100 | 100 | ||
Nimellinen paine | MPa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0, 15.0 | |||
Paunaa | ANSI: Luokka150, Luokka300, Luokka600, Luokka900 | ||||
Luontainen virtausominaisuus | (Yhtä suuri prosenttiosuus), (lineaarinen) | ||||
Sallittu vuoto | Metallitiiviste: ANSI B16.104 IV pehmeä tiiviste: ANSI B16.104 V | ||||
Lämpötila | Normaali lämpötila | -20~200, -40~250, -60~250 | |||
Jäähdytin | -40~450, -60~450 | ||||
Korkea lämpötila | 450 ~ 650 (korkean lämpötilan materiaali) | ||||
Matala lämpötila | D0:-60~-100, D1:-100~-200, D2:-200~-250 | ||||
Päälle / Pois | -40 ~ 150 (PTFE-PTFE), -60 ~ 200 (PTFE-vahvistettu PTFE) | ||||

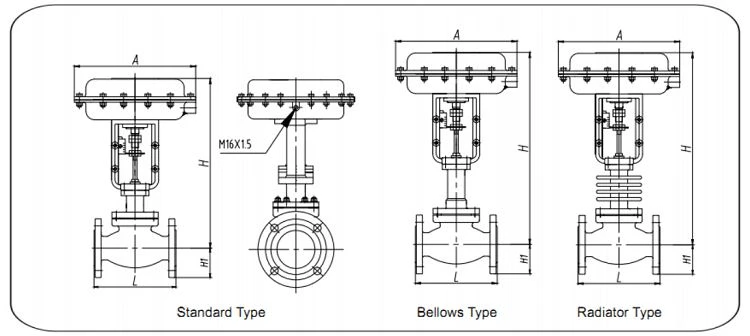

KOKO JA MITAT
Nimellishalkaisija | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||
ΦA | 282 | 308 | 395 | 498 | 620 | |||||||||
L | PN16,20,25,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |
PN64100 (110) | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | ||
H1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | 202.5 | |
PN25 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 115 | 135 | 150 | 180 | 212.5 | ||
PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | 225 | ||
PN64 | 65 | 70 | 78 | 85 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 202.5 | 235 | ||
ANSI150Lb | 50 | 55 | 60 | 65 | 75 | 80 | 95 | 115 | 127.5 | 140 | 172.5 | 202.5 | ||
ANSI300Lb | 60 | 62.5 | 67.5 | 77.5 | 82.5 | 95 | 105 | 127.5 | 140 | 160 | 190 | 222.5 | ||
H | Vakio | PN16 / 25/40 | 400 | 400 | 440 | 450 | 460 | 570 | 570 | 570 | 670 | 700 | 740 | 970 |
ANSI150Lb | 400 | 400 | 440 | 450 | 460 | 570 | 570 | 570 | 670 | 700 | 740 | 970 | ||
ANSI 300 lb | 400 | 400 | 450 | 450 | 460 | 570 | 570 | 570 | 720 | 720 | 750 | 980 | ||
Jäähdytin, korkea lämpötila | 480 | 480 | 530 | 530 | 530 | 640 | 640 | 640 | 800 | 810 | 840 | 1050 | ||
