LYHYT KUVAUS

PAT-HFA68Y -sarjan korkeapainehöyrykattilan varoventtiili on edistyksellisin PSV-tuotteemme, sillä on korkean kapasiteetin puristuskerroin, joka on suunniteltu kriittiselle korkealle paineelle ja kyllästetyn ja ylikuumennetun höyryn lämpötilalle. Periaatteessa sen asetettu painealue on &; 12,5 MPa, suurin käyttölämpötila &; 540 ° C, sopii HP: n höyrylinjasovelluksiin.

OMINAISUUDET

Hyväksy kahdella rengasohjauksella ja varmista, että puhallusalue on 4% - 7% asetetusta paineesta.

Käyttää joustavaa termistä suutinsuunnittelua, joka soveltuu kriittisiin työolosuhteisiin korkeassa lämpötilassa ja varmistaa erittäin tiukan sulkutehon.

Monimutkaisempi rakenne antaa välittömän nostokyvyn ja purkauskerroin saavuttaa S-0,87.

Jäähdyttimen rakenne on suojattu jouselta ylikuumenemishäviöiltä.

Korkealaatuinen materiaalivalinta kriittiseen paineeseen ja lämpötilaan, huolellinen käsittely ja käsittely on vakaa ja turvallinen.

Jousi on valmistettu erinomaisella tekniikalla, ja se on testattu samassa korkean lämpötilan ympäristössä.

Tuloaukko on saatavana hitsaukseen ja laippaliitäntään asiakkaan' vaatimuksen mukaan.

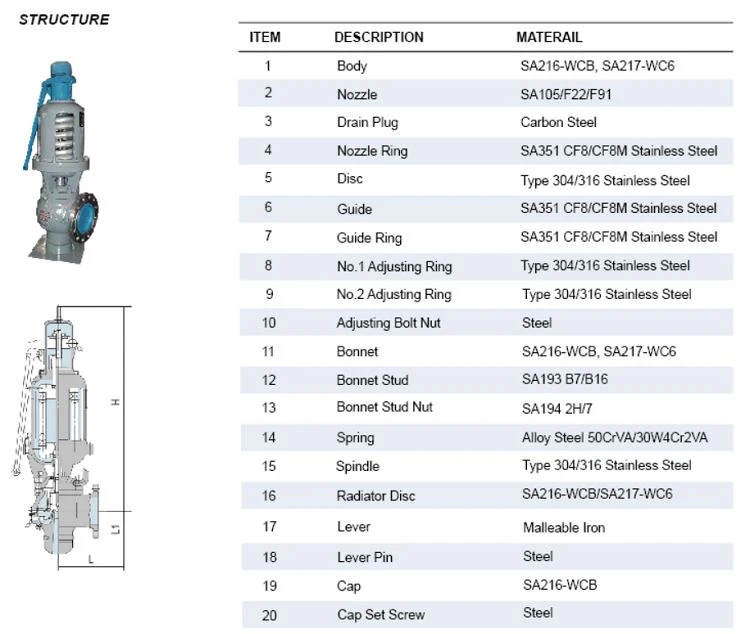

file0001

	BNENFITS
	Korkea purkauskerroin: tuottaa edullisimman venttiilivalinnan.
	Lämpöjoustava suutinsuunnittelu: upotettu paineen ja lämpötilan tasaamiseksi varmistaa tasaisen ja tiukan tiivisteen.
	Koko materiaalin paino: venttiiliemme paino on yleensä 10% - 20% painavampi kuin muut, joilla on sama koko, antaa enemmän luotettavuutta ja korkean paineen kestävyyttä.
	Kaksirengasohjaus: lisää puhallustehoa ja tarkempaa säätöä.
	Vaihdettava täysi suutinsuunnittelu: helpottaa huollon helppoutta ja pidempää käyttöikää. Suutinten poisto ei vaadi erikoistyökaluja.
	Yhden konepellin muotoilu: sallii asetetut paineen muutokset ilman tarvetta vaihtaa jousen lisäksi muita komponentteja.
	Parempi laitoksen suorituskyky: materiaalin erikoiskäsittely suoritetaan korkeille lämpötiloille ja korkealle paineelle.
	Täydellinen varasto saatavilla: koko varoventtiilivarasto on saatavilla, ja se voidaan lähettää pian asiakkaan' pyynnöstä.
	Korkean suorituskyvyn takuu: HZVALVE rakensi varoventtiilien testilaboratorion varoventtiilin yleisen suorituskyvyn tarkastamiseksi ennen toimitusta.
	Mukautetun suunnittelun tuki: mukautettu suunnittelu tarjotaan asiakkaan&# 39: n erityisvaatimuksesta
PAT PSV -ASETELMA

MITAT JA KOKO

Tyyppi	Nimelliskoko, laippa, paineluokka, yhdistävät päätypinnat					Rakenteen koko			Paino
PAT-HFA68Y 1500 lb	NPS	DN	tehdä	Tulohitsauskoko	Poistolaipan koko	L	L1	H	Kg
	1-1/2x2	40/100	30	Paikallisen putken koon mukaan	Classx300 NPS4 RF	215	210	941	126
	2x6	50/150	34	Paikallisen putken koon mukaan	Classx300 NPS6 RF	210	235	951	168
	2-1/4x6	60/150	42	Paikallisen putken koon mukaan	Classx300 NPS6 RF	230	240	1160	332
	2-1/2x6	65/150	48	Paikallisen putken koon mukaan	Classx300 NPS6 RF	255	260	1165	430
	2-1/2x8	65/200	48	Paikallisen putken koon mukaan	Classx300 NPS8 RF	255	260	1165	452
	2-3/4x8	75/200	56	Paikallisen putken koon mukaan	Classx300 NPS8 RF	275	305	1223	565
	3x8	80/200	56	Paikallisen putken koon mukaan	Classx300 NPS8 RF	275	305	1230	568

Tyyppi	Nimelliskoko, laippa, paineluokka, yhdistävät päätypinnat					Rakenteen koko			Paino
PAT-HFA68Y 2500 lb	NPS	DN	tehdä	Tulohitsauskoko	Poistolaipan koko	L	L1	H	Kg
	1-1/2x2	40/100	30	Paikallisen putken koon mukaan	Classx300 NPS4 RF	185	190	800	166
	2x6	50/150	34	Paikallisen putken koon mukaan	Classx300 NPS6 RF	235	235	1557	280
	2-1/4x6	60/150	42	Paikallisen putken koon mukaan	Classx300 NPS6 RF	240	240	1797	332
	2-1/2x6	65/150	48	Paikallisen putken koon mukaan	Classx300 NPS6 RF	275	280	1165	441
	2-1/2x8	65/200	48	Paikallisen putken koon mukaan	Classx300 NPS8 RF	255	260	1165	468
	2-3/4x8	75/200	56	Paikallisen putken koon mukaan	Classx300 NPS8 RF	275	305	1223	595

Varoventtiilitestauslaite

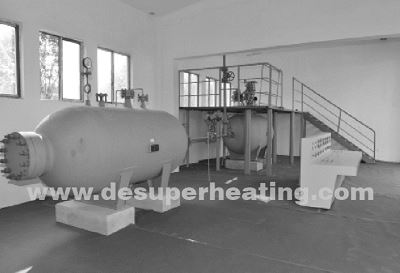

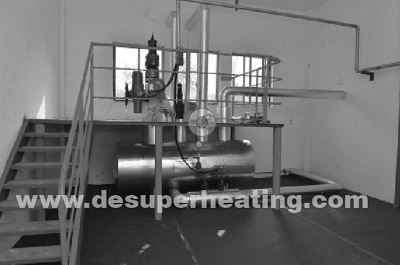

	Varoventtiilin höyrytestilaboratorio Yhtiö on rakentanut edistyneen varoventtiilihöyrytestauslaboratorion. Tietokone ohjaa testipenkin toimintaa, datan hankkimista ja käsittelyä automaattisesti. Testitietojen hankinta on tarkka ja tiedonkeruutiheys on korkea. Tietojenkäsittely on tarkka ja testikyky on johtava asema Kiinassa.
	Varoventtiilin yleinen suorituskyvyn testilaboratorio Yhtiö omistaa ja ylläpitää ensiluokkaista varoventtiilien yleistä suorituskykytestauslaboratoriota Kiinassa. Toisin kuin vain normaali asetettu painetestauskone, jossa on vain pop-testaus, yleinen varoventtiilien testauslaitteisto on monimutkainen ja enemmän investointikustannuksia. Se sisältää pääasiassa ilmakompressoria, ilmansäiliötä, putkiliittimiä, testialustaa, ohjausjärjestelmiä ja näyttöä, laitteet pystyvät tarjoamaan jatkuvaa ilmansyöttöä varoventtiilin testaamiseksi tietyllä paineella, jotta saadaan aikaan tarkka paine, tiivistyspaine, puhallus- ja purkauskerroin. Kaikkia yllä olevia tuloksia seurataan ja kerätään ohjausjärjestelmällä ja näytetään ruudulla.Testilaitteet tukevat hyvin lähes kaikenlaisia varoventtiilejä, mukaan lukien jousikuormitetut varoventtiilit, ohjausturvaventtiilit tai viputyyppiset varoventtiilit jne.
