LYHYT KUVAUS

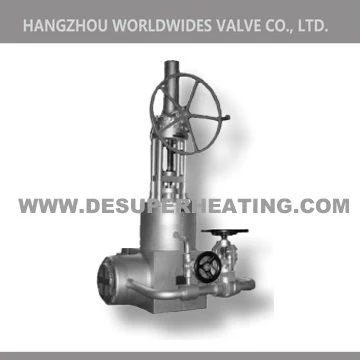

Korkeapaineinen taottu höyryventtiiliventtiili on Gate venttiili on venttiili, jota käytetään ensisijaisesti virtauksen sallimiseen tai estämiseen nostamalla portti / kiila ulos nesteen tieltä.
OMINAISUUDET | ||
| Ei | Osan nimi |
1 | Runko | |
2 | Levy | |
3 | Varsi | |
4 | Konepelti | |
5 | Sinettisormus | |
6 | Avaa Ring | |
7 | Pakkaus | |
8 | Pakkaus rauhanen | |
9 | Pultti | |
10 | Mutteri | |
11 | Tuki | |
12 | Vaihdelaatikko | |
KOKO JA MITAT
Tyyppi | (DN) Halkaisija (mm) | Ulottuvuus | Paino (kg) | |||||||
NPS (sisään) | DN (mm) | L | d | D | H | H1 | G | D0 | ||
Z560Y | 6 &; | 150 | 610 | 132 | 176 | 928 | 210 | 357 | 310 | 340 |
8 &; | 200 | 762 | 173 | 226 | 851 | 334 | 357 | 310 | 617 | |
851 | 354 | 427 | 460 | 648 | ||||||
10 &; | 250 | 914 | 216 | 282 | 1031 | 454 | 427 | 460 | 1023 | |
1031 | 434 | 512 | 610 | 1086 | ||||||
12 &; | 300 | 1041 | 257 | 332 | 1166 | 495 | 512 | 610 | 1415 | |
1180 | 500 | 554 | 760 | 1488 | ||||||
14 &; | 350 | 1118 | 284 | 367 | 1217 | 523 | 512 | 610 | 1684 | |
1227 | 562 | 554 | 760 | 1787 | ||||||
16 &; | 400 | 1245 | 325 | 418 | 1381 | 545 | 512 | 610 | 2318 | |
1381 | 573 | 554 | 760 | 2428 | ||||||
Z560Y | 5 &; | 125 | 616 | 99 | 148 | 774 | 251 | 357 | 310 | 391 |
774 | 271 | 427 | 460 | 417 | ||||||
6 &; | 150 | 692 | 120 | 180 | 857 | 251 | 357 | 310 | 493 | |
857 | 271 | 427 | 460 | 916 | ||||||
8 &; | 200 | 846 | 156 | 230 | 1041 | 271 | 427 | 460 | 916 | |
1051 | 341 | 512 | 610 | 1527 | ||||||
10 &; | 250 | 1000 | 193 | 286 | 1197 | 341 | 512 | 610 | 1527 | |
1207 | 385 | 554 | 760 | 1629 | ||||||
12 &; | 300 | 1124 | 216 | 336 | 1338 | 341 | 512 | 610 | 2197 | |
1348 | 385 | 554 | 760 | 2309 | ||||||
